太陽能系統中鋁芯光伏電纜和銅芯光伏電纜如何正確連接使用？

作者

建圳達電纜

2022-07-19

目前很多電網傳輸?shù)碾娎|有不少是鋁芯電纜。因此，在住宅和商業區（尤其是戶用太陽能電站）的太陽能電站項目建設中，很多用戶會使用鋁芯光伏電纜直接與逆變器輸出端口或斷路器端口對接。這會導致許多安全問題。但你會發現，太陽能系統中的光伏電纜銅和鋁導體都會一起使用，卻沒有連接在一起。這就是為什么。其實在太陽能逆變器中正確連接不同材質的光伏電纜對長期性能和輸出有真正的影響

當光伏電纜的銅和鋁導體直接連接時會發生什么？

1、會產生電阻物質的反應：當光伏電纜銅和鋁導體直接連接時，這兩種不同材質的導體接觸到一塊很容易在空氣中產生不同的物體。這會導致鋁導體腐蝕并增加銅和鋁導體連接處的接觸電阻。

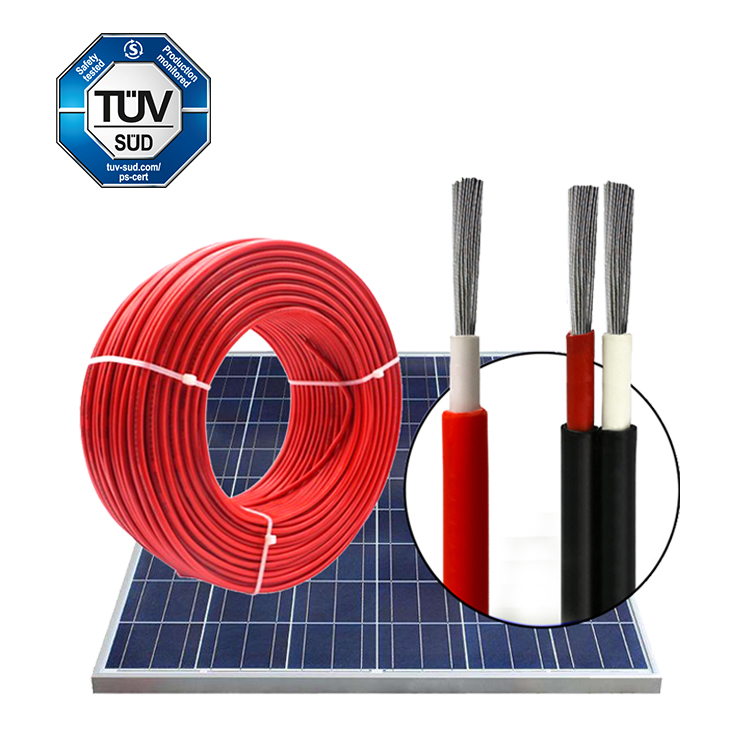

建圳達光伏電纜

2、增加接觸電阻：光伏電纜導體材質銅和鋁的彈性模量和熱膨脹系數差別很大。在運行過程中經過多次冷卻和加熱循環（通電和斷電）后，會在接觸點處產生較大的接觸間隙，從而增加接觸電阻。接觸電阻的增加會導致接觸點的溫度升高，最終導致光伏電纜和設備接口的燒毀。

為什么光伏電纜的銅和鋁導體不能直接連接？

光伏電纜的鋁芯和銅芯電阻率不同。

鋁芯光伏電纜容易被空氣氧化，在其表面形成一層氧化物，會增加鋁芯光伏電纜與銅芯光伏電纜接觸點的接觸電阻。當電流通過此接觸點時，連接點的熱量會增加，并可能導致火災。根據安全操作規程，鋁芯光伏電纜不能直接連接銅芯光伏電纜或銅導體端子。

建圳達光伏電纜

如何正確連接銅線和鋁線的光伏電纜呢

單股小截面銅鋁光伏電纜連接時，應在銅線上鍍錫，然后再與鋁線連接。
將多根大截面的光伏電纜鋁導體與銅導體或含有銅導體端子的斷路器連接時，應使用銅鋁線連接器。
在干燥的房間里，銅導體應該鍍錫，然后連接到鋁線。在室外或空氣相對濕度接近100%的地方，應使用銅線連接器以及銅端子鍍錫。對于端子壓接，請始終使用專業設備并將光伏電線壓緊。
